Federation插件

1023字约3分钟

2024-12-01

Federation插件的设计目标是使RabbitMQ在不同的Broker节点之间进行消息传递而无须建立集群。

它可以在不同的管理域中的Broker或集群间传递消息，这些管理域可能设置了不同的用户和vhost，也可能运行在不同版本的RabbitMQ和Erlang上。Federation基于AMQP 0-9-1协议在不同的Broker之间进行通信，并且设计成能够容忍不稳定的网络连接情况。

二、Federation交换机

1、总体说明

  • 各节点操作：启用联邦插件
  • 下游操作：
    • 添加上游连接端点
    • 创建控制策略

2、准备工作

为了执行相关测试，我们使用Docker创建两个RabbitMQ实例。

特别提示：由于Federation机制的最大特点就是跨集群同步数据，所以这两个Docker容器中的RabbitMQ实例不加入集群！！！是两个独立的broker实例。

docker run -d \
--name rabbitmq-shenzhen \
-p 51000:5672 \
-p 52000:15672 \
-v rabbitmq-plugin:/plugins \
-e RABBITMQ_DEFAULT_USER=guest \
-e RABBITMQ_DEFAULT_PASS=123456 \
rabbitmq:3.13-management

docker run -d \
--name rabbitmq-shanghai \
-p 61000:5672 \
-p 62000:15672 \
-v rabbitmq-plugin:/plugins \
-e RABBITMQ_DEFAULT_USER=guest \
-e RABBITMQ_DEFAULT_PASS=123456 \
rabbitmq:3.13-management

3、启用联邦插件

在上游、下游节点中都需要开启。

Docker容器中的RabbitMQ已经开启了rabbitmq_federation，还需要开启rabbitmq_federation_management

rabbitmq-plugins enable rabbitmq_federation
rabbitmq-plugins enable rabbitmq_federation_management

rabbitmq_federation_management插件启用后会在Management UI的Admin选项卡下看到：

image-20240425152627455
image-20240425152627455

4、添加上游连接端点

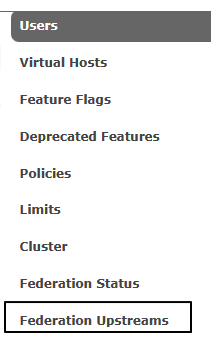

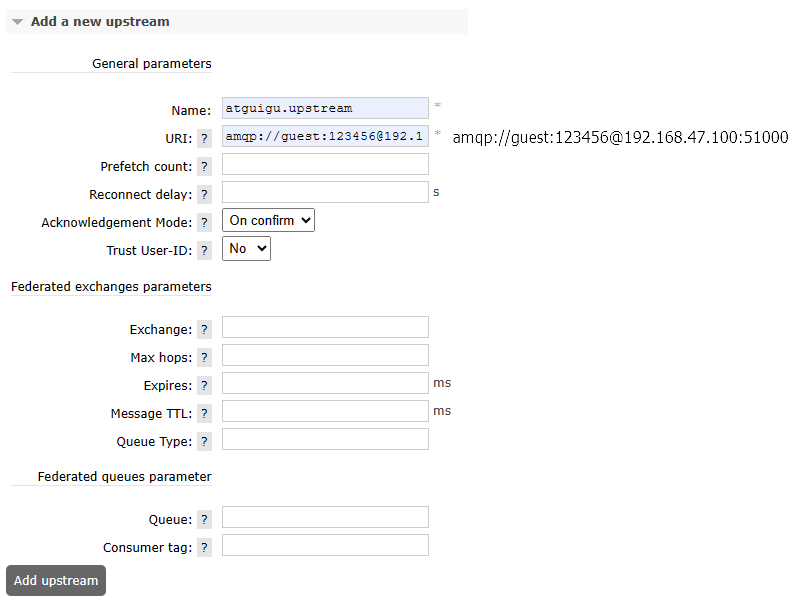

在下游节点填写上游节点的连接信息：

image-20240425164430500
image-20240425164430500
image-20240425170737126
image-20240425170737126

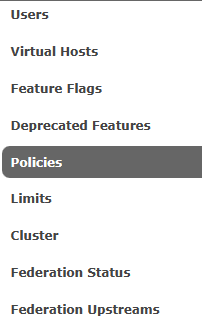

5、创建控制策略

image-20240425164648385
image-20240425164648385
image-20240425165531899
image-20240425165531899

6、测试

①测试计划

特别提示：

  • 普通交换机和联邦交换机名称要一致
  • 交换机名称要能够和策略正则表达式匹配上
  • 发送消息时，两边使用的路由键也要一致
  • 队列名称不要求一致
image-20240425170044297
image-20240425170044297

②创建组件

所在机房交换机名称路由键队列名称
深圳机房（上游）federated.exchange.demorouting.key.demo.testqueue.normal.shenzhen
上海机房（下游）federated.exchange.demorouting.key.demo.testqueue.normal.shanghai

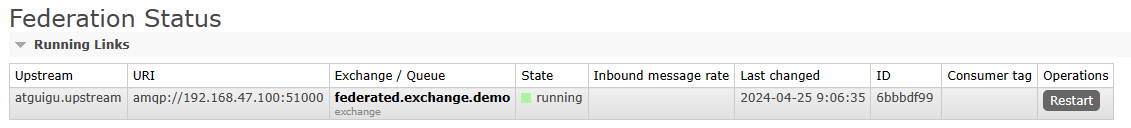

创建组件后可以查看一下联邦状态，连接成功的联邦状态如下：

image-20240425170652201
image-20240425170652201

③发布消息执行测试

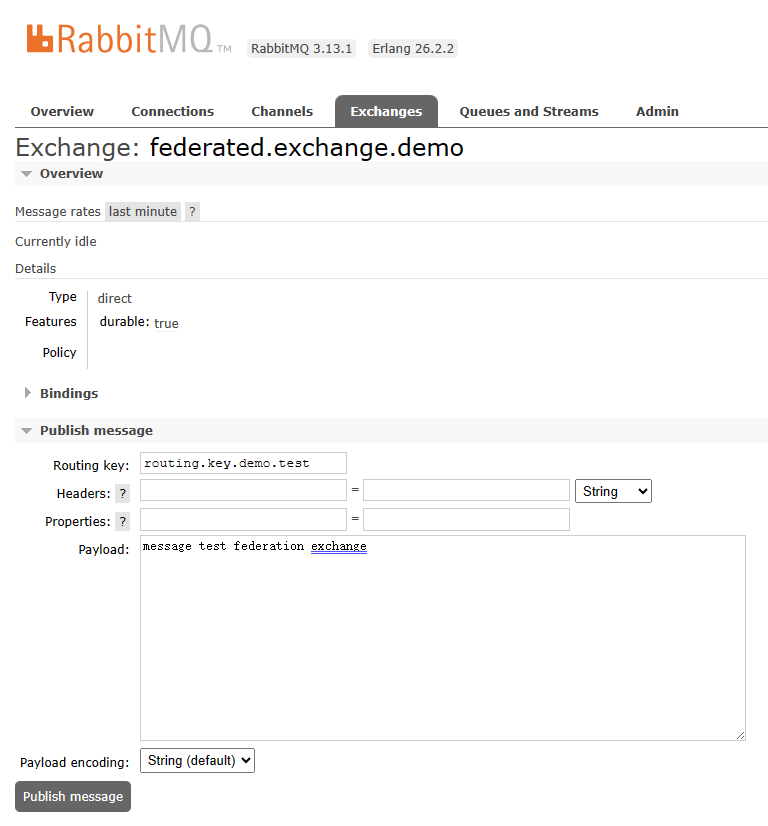

在上游节点向交换机发布消息：

image-20240425171228928
image-20240425171228928

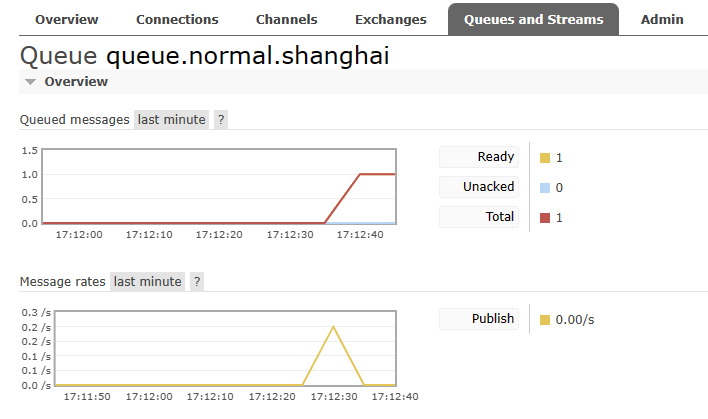

看到下游节点接收到了消息：

image-20240425171308430
image-20240425171308430

三、Federation队列

1、总体说明

Federation队列和Federation交换机的最核心区别就是：

  • Federation Police作用在交换机上，就是Federation交换机
  • Federation Police作用在队列上，就是Federation队列

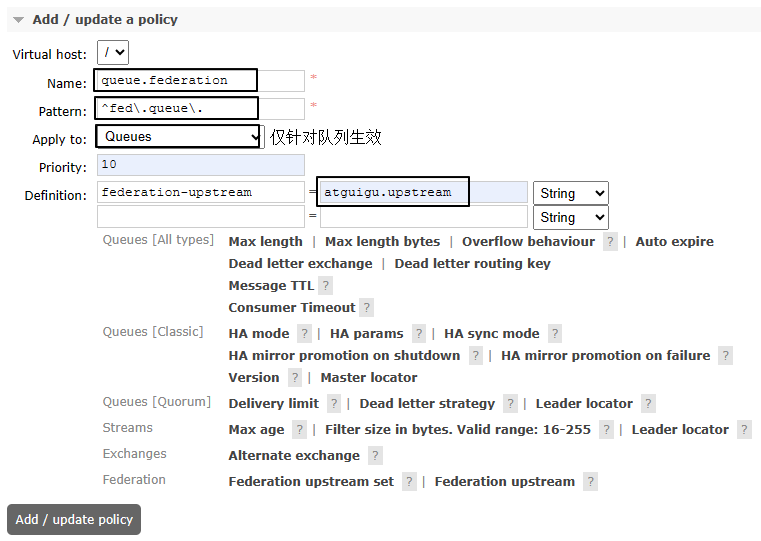

2、创建控制策略

image-20240425171911774
image-20240425171911774

3、测试

①测试计划

上游节点和下游节点中队列名称是相同的，只是下游队列中的节点附加了联邦策略而已

所在机房交换机路由键队列
深圳机房（上游）exchange.normal.shenzhenrouting.key.normal.shenzhenfed.queue.demo
上海机房（下游）————fed.queue.demo

②创建组件

上游节点都是常规操作，此处省略。重点需要关注的是下游节点的联邦队列创建时需要指定相关参数：

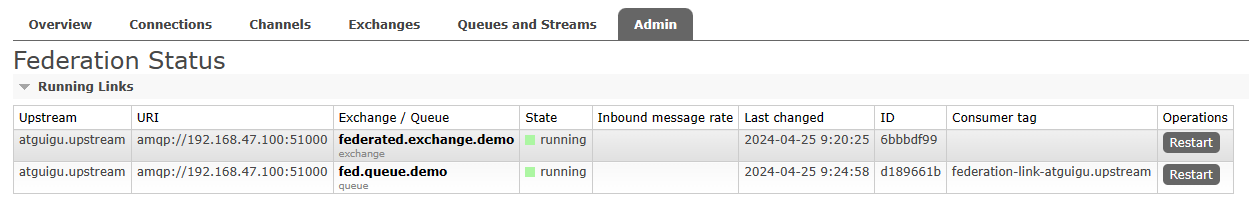

创建组件后可以查看一下联邦状态，连接成功的联邦状态如下：

image-20240425172528528
image-20240425172528528

③执行测试

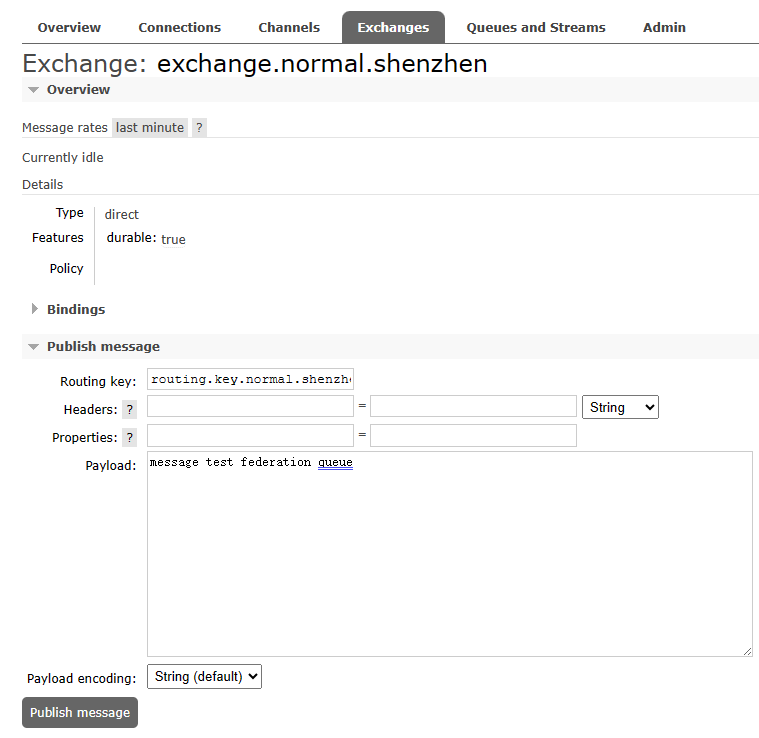

在上游节点向交换机发布消息：

image-20240425172625339
image-20240425172625339

但此时发现下游节点中联邦队列并没有接收到消息，这是为什么呢？这里就体现出了联邦队列和联邦交换机工作逻辑的区别。

对联邦队列来说，如果没有监听联邦队列的消费端程序，它是不会到上游去拉取消息的！

如果有消费端监听联邦队列，那么首先消费联邦队列自身的消息；如果联邦队列为空，这时候才会到上游队列节点中拉取消息。

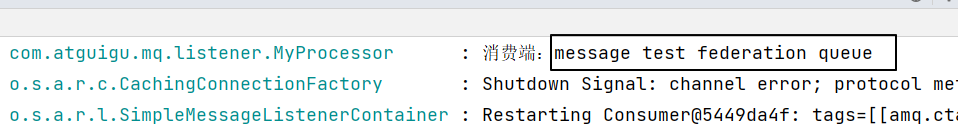

所以现在的测试效果需要消费端程序配合才能看到：

image-20240425182437573
image-20240425182437573
